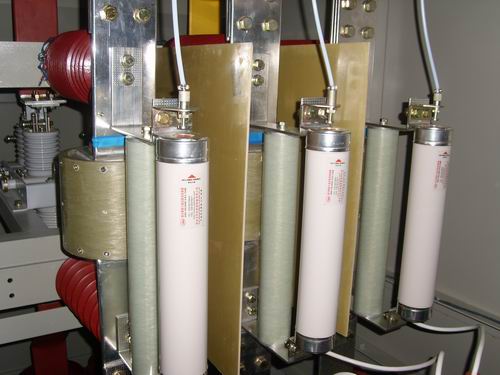

一、簡介

TE-FUR系列高壓限流熔斷器組合保護裝置主要用于大中型發電機出口的廠用變或發電機勵磁變壓器的斷路保護之用，亦可用于具有大短路電流的６～３５KV線路中作短路保護之用。

二、技術背景

目前發電廠用變壓器或發電機勵磁變壓器高壓側大部分直接連接于發電機出口母線，因而短路電流特別大，無論是在變壓器高壓側、低壓側或是內部發生短路，都視同或接近發電機端短路，極大的短路電流沖擊使發電機、變壓器、斷路器等電氣設備承受極大的電動力而受損傷，長時間的短路能量甚至?xí)惯@些電氣設備發生爆炸。要切斷該短路電流，必須在變壓器高壓側裝設開斷容量很大的高壓斷路器，不僅投資很大，限流效果也不理想。采用本公司研制的高壓限流熔斷器配合新型高能氧化鋅壓敏電阻吸收能量，不僅能夠可靠、快速切斷短路電流，而且還可將短路電流限制在一個較小的范圍內，開斷過電壓也很低，具有較強的實用性和較大的經濟價值。

三、高壓限流熔斷器組合裝置的原理

當系統發生短路時，會產生很大的短路電流，TE-FUR裝置采用高壓限流熔斷器配合氧化鋅吸能元件來切除短路電流。如運行中變壓器側發生短路，則高壓限流熔斷器可以在預期短路電流峰值到來之前快速熔斷，同時熔斷器產生的弧壓將電流迫入氧化鋅非線性電阻中吸收衰減，使得短路回路快速開斷。正常開斷和合理的過載開斷則由真空斷路器或負荷開關來完成。

四、高壓限流熔斷器組合裝置的優點

☆ 限流速度快：在短路電流上升的起始階段，既可在１-２ms之內實現截流，把最大短路沖擊電流降低５-６倍。

☆ 開斷容量大：解決了發電廠用電系統發電機端分支斷路器選型難的問題。

☆ 裝置無誤動作：高壓限流熔斷器的熔斷是由其物理特性所決定的，不會造成裝　　　　　　　　　　　　

置的拒動或誤動作。

☆ 優良的熱穩定性：短路電流在１-２ms之內即被截流，使I2T也隨之減小，使的熱穩

性也得到提高。

☆ 體積小、造價低、易于更換、運行維護簡單。

☆ 裝置可根據需要配置負荷電流測量、接地刀閘、帶電顯示和過電壓保護等附屬設備。

☆ 安全性高：裝置滿足高壓開關柜五防要求。
