1、概述
   小電流選線裝置是工業現場電路保護系統的組成部分，該裝置能夠在電路系統發生接地（弧光或金屬性）現象時準確判斷出故障出現的位置，并把信息進行遠程傳輸，從而方便現場人員檢修。
1.1.功能及特點

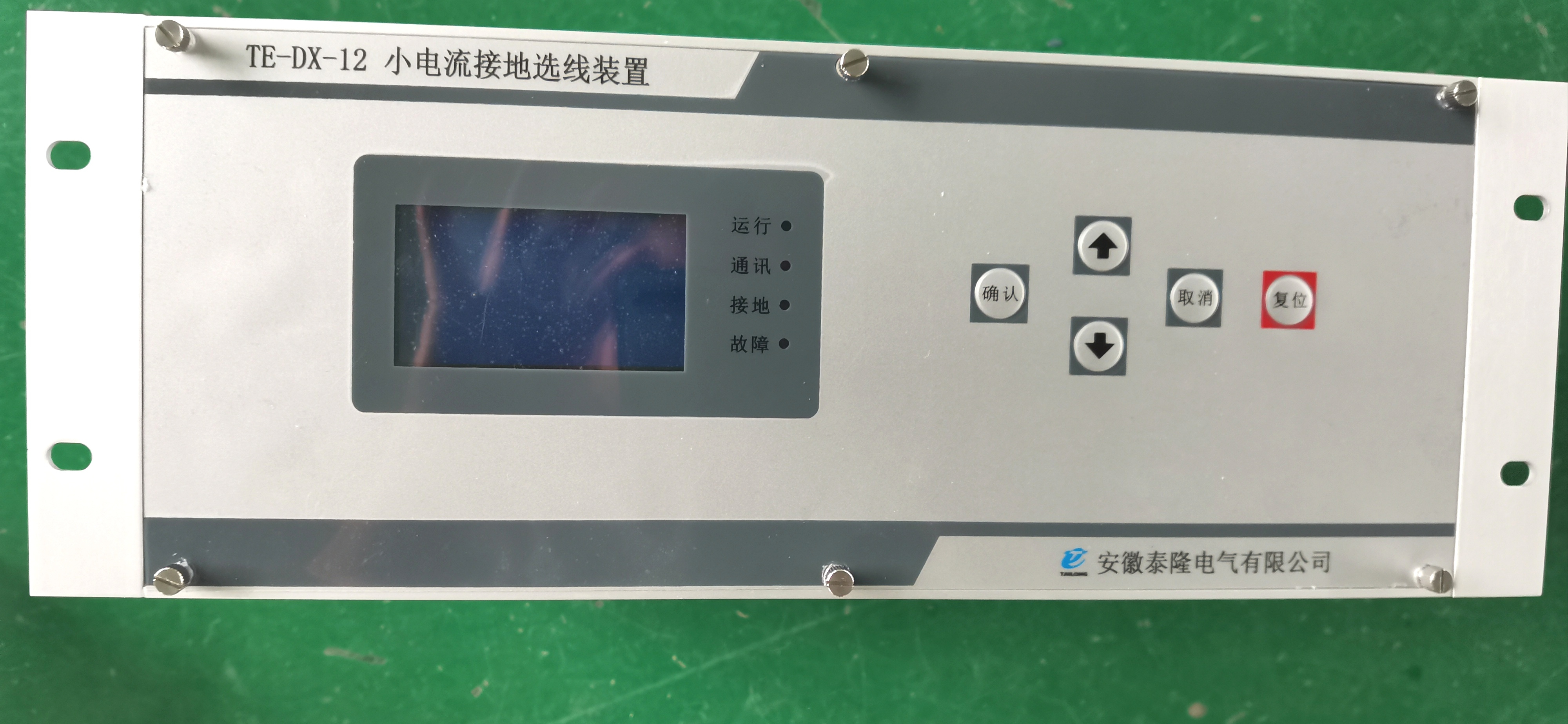

該裝置結構采用模塊化設計，主控片采用16位高速度自帶數據采集模塊的高性能單片機，各模塊之間采用可冗余校驗、多主發送的CAN通訊方式進行數據交換及共享。面板采用顯示屏及簡單的5鍵操作功能進行人機對話。
系統采用雙看門狗方式來檢測系統的運行；較寬的工作輸入電壓，較高的電流信號測量精度；具備故障和設置信息的記憶功能；具備實時數據和故障數據遠傳功能。
1.2工作原理
裝置啟動運行后，系統時刻監測各段的零序開口電壓變化情況，一旦開口電壓在連續3ms內的值大于給定的值時，立即啟動該段的選線功能，同時對接下來一個周期內的開口電壓進行采樣并計算有效值，通過有效值的大小來判斷系統是否符合接地故障，如果符合條件，則顯示屏彈出故障界面，顯示故障的位置及故障時的電流值。
在選線方法上，系統采樣相位法和最大有效值法。啟動選線后，選線部分先采樣一個周期的數據，延時若干個周期后進行下一個周期的數據采樣；通過對比兩采樣周期數據的變化來判斷相位是否變化，如果相位發生變化（弧光接地發生后消弧設備投入保護的情況），而且其有效值大于一個設定的限值（作為干擾信號值）時，認為該段發生故障；如果該段所有相位都不發生變化（弧光接地時消弧設備不投入保護或發生的是金屬性接地），則根據有效值最大法來判斷故障位置。
故障發生并選出后，系統給出無源接點報警信號，也可根據客戶定制要求外掛一對一的報警接口模塊。

2．型號與參數及使用環境
2.2技術參數
             小電流選線裝置技術參數表            表 1技 術 指 標技 術 參 數備  注工作 電 壓AC/DC:85V～265V 輸入開口零序電壓U0x0～150V測量精度1%輸入零序電流20mA～3A測量精度0.5%選線范圍3段母線共54路可自行設定
2.3使用環境
  環境溫度：-20℃～+60℃；
  大氣壓：80～110Kpa；
 空氣相對濕度：90%（25℃），50%（60℃）；
適用范圍：3kV～35kV系統；
周圍不能有爆炸危險介質，不得在含有腐蝕性或破壞絕緣的導電介質或氣體中使用；
安裝在通風良好、防塵、防沙、防雨的地方。
3. 裝置結構

3.1硬件框架
 選線裝置的硬件由電源模塊、顯示模塊、選線模塊和CAN總線模塊組成。
電源模塊部分提供裝置電路所需各種電壓，同時該模塊板集成有繼電器，供報警輸出使用；顯示模塊部分用于采集開口零序電壓、顯示、數據保存及數據遠傳功能；選線板負責母線及支線各零序電流回路的采樣。CAN總線負責把以上模塊有機的組合在一起。
